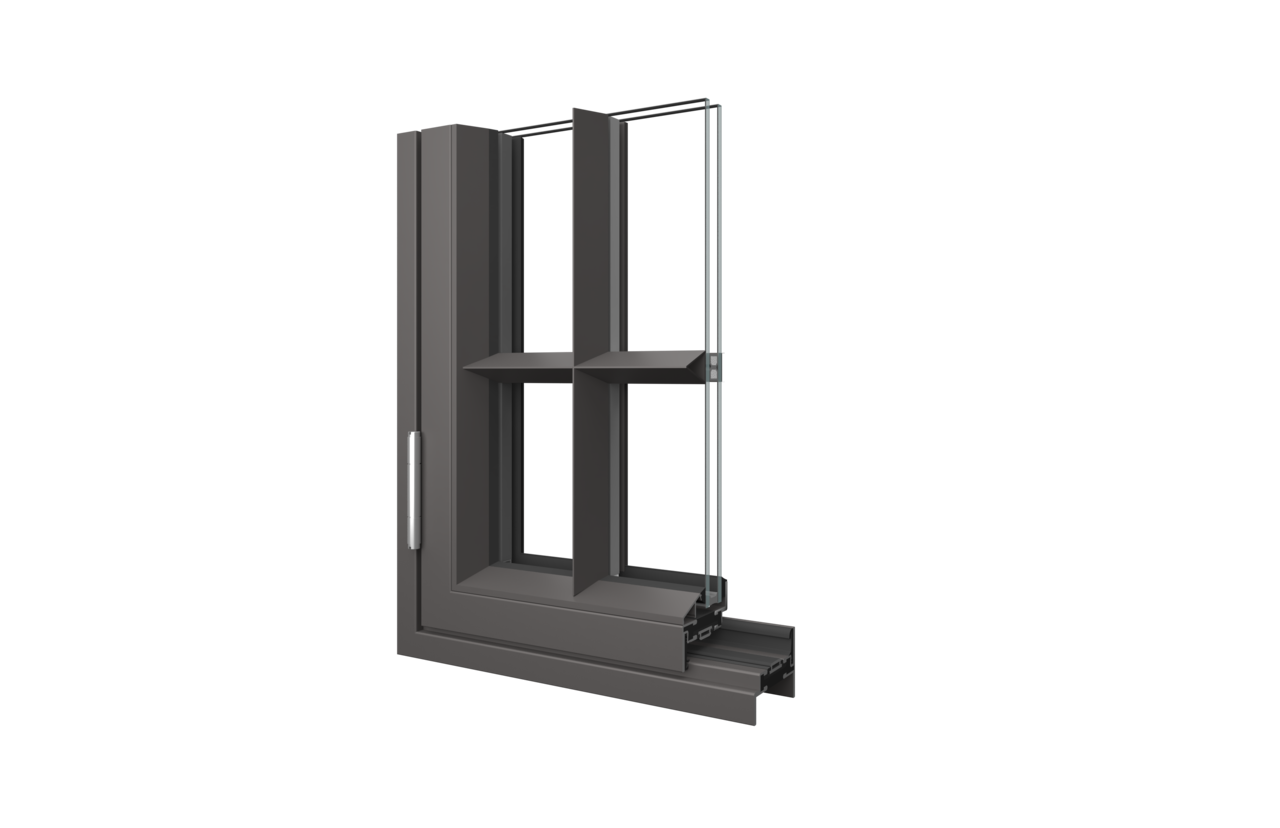

Slim 65 outward S/H
1.5T 스틸 소재와 단열재로 구성된 단열 스틸 시스템창호 입니다.
PDA 슬림 시스템창호는 스틸 소재에 폴리우레탄과 폴리 아미드 (단열재)가 적용된 구조로 알루미늄 소재 대비 구조력 3배 강해 큰 사이즈의 창호를 제작하기에 뛰어난 강점이 있습니다.
GLAZING
적용유리 기준 : 24mm[복층유리] ~ 43mm[삼중유리]
실내 또는 실외에서 유리를 고정하며 유리 고정부분의 비드는 사선형상과 사각형상 2가지가 있습니다.
CONFIGURATION
외부 개폐타입 / 내부 개폐타입 모두 가능
THERMAL PERFORMANCE [단열성능]
Slim 65 O/W 24mm 복층유리 : 1.190 W/(m2.k)
Slim 65 FIX 24mm 복층유리 : 1.171 W/(m2.k)
Slim 65 O/W 43mm 삼층유리 : 0.878 W/(m2.k)
Slim 65 FIX 43mm 삼중유리 : 0.816 W/(m2.k)
SIZE LIMITS
Max Sash Weight : 80Kg [레트로 타입 창호 적용시]
Sash Dimension (mm) :
vent [레트로 타입창호 적용시]
최소사이즈 (프레임포함) : 500 x 500mm
최대사이즈 (프레임포함) : 900 x 1800mm
FIX
최소사이즈 (프레임포함) : 300 x 300 mm
최대사이즈 (프레임포함) : 2440 x 3300mm [ 재작사이즈 협의가능]

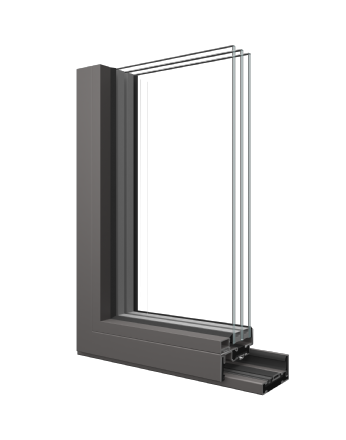

Slim 65 Inward T/T
1.5T 스틸 소재와 단열재로 구성된 단열 스틸 시스템창호 입니다.
PDA 슬림 시스템창호는 스틸 소재에 폴리우레탄과 폴리 아미드 (단열재)가 적용된 구조로 알루미늄 소재 대비 구조력 3배 강해 큰 사이즈의 창호를 제작하기에 뛰어난 강점이 있습니다.
GLAZING
적용유리 기준 : 24mm[복층유리] ~ 43mm[삼중유리]
실내에서 유리를 고정하며 유리 고정부분의 비드는 사각형상이 있습니다.

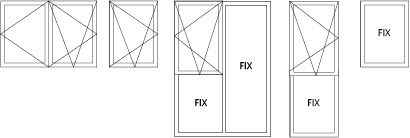

CONFIGURATION
외부 개폐타입 / 내부 개폐타입 모두 가능
THERMAL PERFORMANCE [단열성능]
Slim 65 I/W 24mm 복층유리 : 1.185 W/(m2.k)
Slim 65 I/W 43mm 삼중유리 : 0.875 W/(m2.k)
SIZE LIMITS
Max Sash Weight : 150Kg [턴엔틸트 타입 창호 적용시]
Sash Dimension (mm) :
VENT
최소사이즈 (프레임포함) : 500 x 500mm
최대사이즈 (프레임포함) : 1200 x 2200mm
FIX
최소사이즈 (프레임포함) : 300 x 300 mm
최대사이즈 (프레임포함) : 2440 x 3300mm [ 제작 사이즈 협의가능]

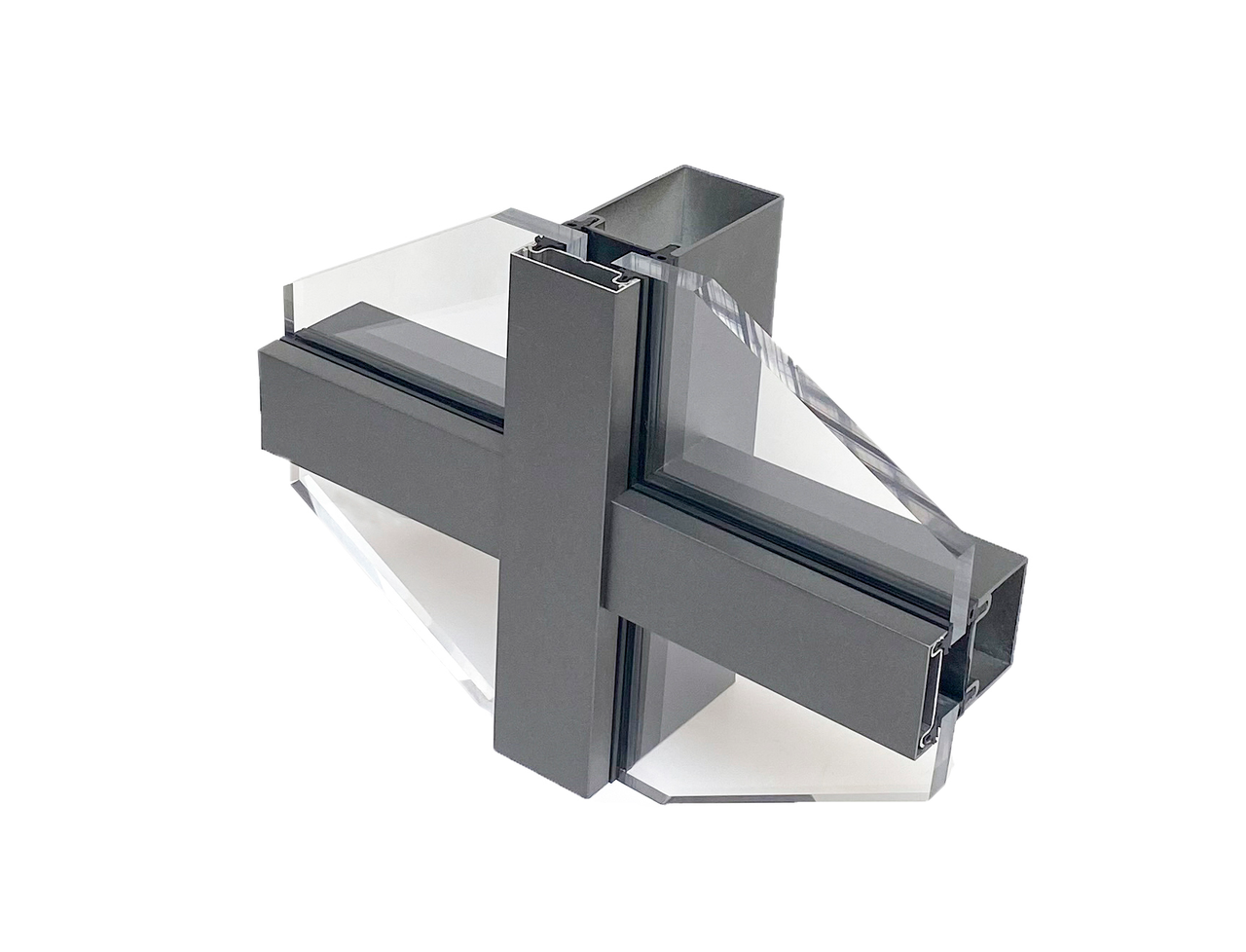

Slim 45/60 Steel C/W
2.5T 스틸 소재와 단열재로 구성된 단열 스틸 커튼월입니다.
PDA 슬림 시스템창호는 스틸 소재에 폴리우레탄과 폴리 아미드 (단열재)가 적용된 구조로 알루미늄 소재 대비 구조력 3배 강해 큰 사이즈의 창호를 제작하기에 뛰어난 강점이 있습니다.
GLAZING
적용유리 기준 : 24mm[복층유리] ~ 43mm[삼중유리]
캡 타입으로 스틸의 구조강도를 더욱 향상시키는 기능을 합니다.
CONFIGURATION
커튼월의 규격 : 45 X 45 / 67.5 / 90 mm
60 X 90 / 137 mm
THERMAL PERFORMANCE [단열성능]
Slim 45 Steel C/W 24mm 복층유리 : 테스트 중 W/(m2.k)
Slim 45 Steel C/W 삼중유리 : 테스트 중 W/(m2.k)
Slim 60 Steel C/W 24mm 복층유리 : 테스트 중 W/(m2.k)
Slim 60 Steel C/W 삼중유리 : 테스트 중 W/(m2.k)
SIZE LIMITS
설계 단계부터 구조적 검토를 거쳐 맞춤 제작이 가능한 커튼월 시스템을 제안합니다.
